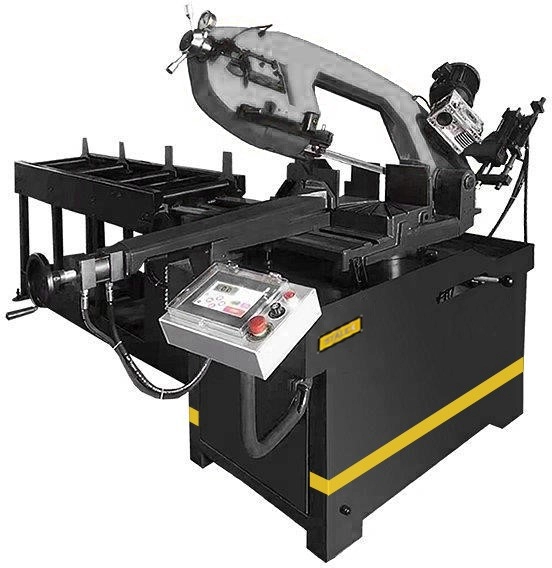

Автоматический ленточнопильный станок Stalex BSМ-270GA
Характеристики
| Мощность двигателя, кВт | 1.5 |
| Угол поворота | от -45° до +60° |
| Скорость движения полотна, м/мин | 5-90 |
| Макс. размер круглого профиля, 90°, мм | 270 |
| Макс. размер квадратного профиля, 90°, мм | 260x260 |
Описание
Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Основные элементы cтанка Stalex BSM-270GА:
- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Стандартная комплектация для Stalex BSM-270GA:
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Лампа дополнительного освещения
- Лазерная указка линии реза
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
- Пила ленточная квалитет М42
Подробные характеристики
|
|
Stalex BSM-270GA |
|||
|
Артикул |
102617 |
|||
|
Мощность двигателя |
1.5 кВт. (380 вольт) |
|||
|
Мощность двигателя гидравлической системы |
1.5 кВт. (3-х фазный, 380 вольт) |
|||
|
Двигатель СОЖ |
0,45 кВт |
|||
|
Привод |
зубчатый |
|||
|
Скорость резания |
5-90 м/мин |
|||
|
Рабочая зона |
-45° |
90° |
+45° |
+60° |
|
|
210 |
270 |
240 |
160 |
|
|
180 |
260 |
180 |
100 |
|
|
180x180 |
220x370 |
160x240 |
160x110 |
|
Макс. длина подачи (за один раз) |
500 мм |
|||
|
Точность подачи |
0,2 мм/500 мм |
|||
|
Подготовленные пазы в основаниях тисков для пиления под углом |
-45°; 0°; +45°; +60° |
|||
|
Передаточное отношение
|
25:1
|
|||
|
Угол разворота рамы |
|
|||
|
Диаметр шкивов |
Ø 380 мм |
|||
|
Размер полотна |
27х0,9х3160 мм |
|||
|
Рабочая высота станка |
920 мм |
|||
|
Зажим заготовки |
гидравлический |
|||
|
Объём бака СОЖ |
17 л |
|||
|
заливать 2/3 по уровню СОЖ |
||||
|
Объём гидравлического бака |
22 л |
|||
|
заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
||||
|
Упаковка |
Отгружается двумя местами |
|||
|
Размер станка в собранном виде (ДхШхВ) |
3434х2077х1692 мм |
|||
|
Масса нетто/брутто |
542/612 кг(станок) |
|||
|
Производство |
Китай |
|||
|
Гарантия |
1 год |
|||
