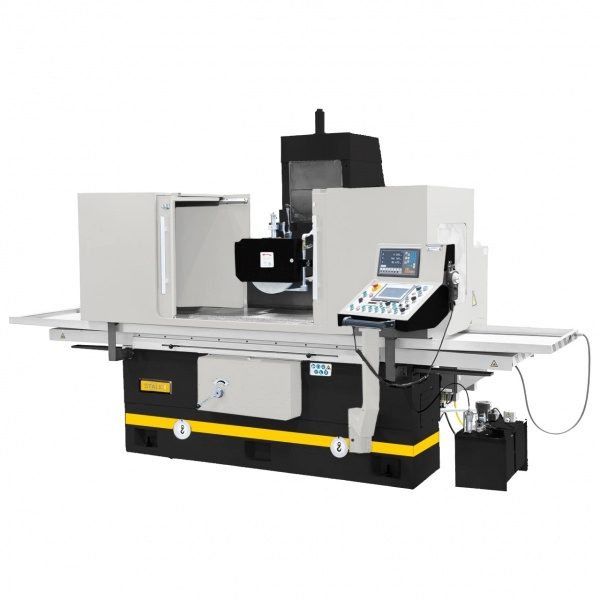

Плоскошлифовальный станок STALEX SG-50160AHD
Характеристики
| Мощность двигателя, кВт | 13,2 |
| Частота вращения шпинделя, об/мин | 1450 |
| Размер стола, мм | 500х1600 |
| Диаметр шлифовального круга, мм | 350 |
Описание
Станок предназначен для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы в исходное положение.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
Подробные характеристики
|
Модель |
SG 50160 AHD |
|
Размер стола |
500х1600 мм |
|
Т-образный паз |
3/18 мм |
|
Электромагнитные плиты(р-р/кол-во) |
500х800/2 шт. |
|
Макс. длина продольного шлифования |
1700 мм |
|
Макс. длина поперечного шлифования |
560 мм |
|
Макс. расстояние ось шпинделя-стол |
600 мм |
|
Максимальная нагрузка на стол |
900 кг |
|
Скорость продольного перемещения стола, плавно |
5-25 мм/мин |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
Автоподача вертикальная |
0,005/0,01/0,015/0,02/0,03/0,04 мм |
|
Ускоренное вертикальное перемещение |
50-500 мм/мин |
|
Цена деления нониуса вертикального перемещения |
0,005 мм/об |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Поперечный ход стола за оборот маховика |
5 мм |
|
Цена деления нониуса поперечного перемещения |
0,02 мм |
|
Автоматическое поперечное перемещение стола |
0,5-30 мм/цикл |
|
Ускоренное поперечное перемещение стола |
50-600 м/мин |
|
ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя |
1450 об/мин |
|
Диаметр шлифовального круга |
350 мм |
|
Ширина шлифовального круга |
50 мм |
|
Отверстие шлифовального круга |
127 мм |
|
МОЩНОСТЬ |
|
|
Мощность шпинделя |
7,5 кВт |
|
Общая номинальная мощность |
13,2 кВт |
|
Двигатель вертикального перемещения |
0,5 кВт |
|
Мощность двигателя гидравлики |
3,0 кВт |
|
Габаритные размеры (ДхШхВ), мм |
5640х2250х2500 мм |
|
Масса нетто/брутто |
6000/6350 кг |
Комплектация
| Электромагнитный стол | |
| Шлифовальный круг с фланцами и съемником | |
| Балансировочный стенд с оправкой | |
| Система СОЖ с магнитным сепаратором | |
| Выносной пульт, контроллер PLC Siemens | |
| Электронный маховичок ручного перемещения по осям Y/Z | |
| УЦИ по 2-м осям | |
| Защита гидростанции | |
| Защитное ограждение стола | |
| Приспособление для параллельной правки | |
| Алмазный карандаш | |
| Лампа местного освещения | |
| Защитный экран | |
| Регулировочные опоры | |
| Инструмент для обслуживания |
